BA302P

Descricao

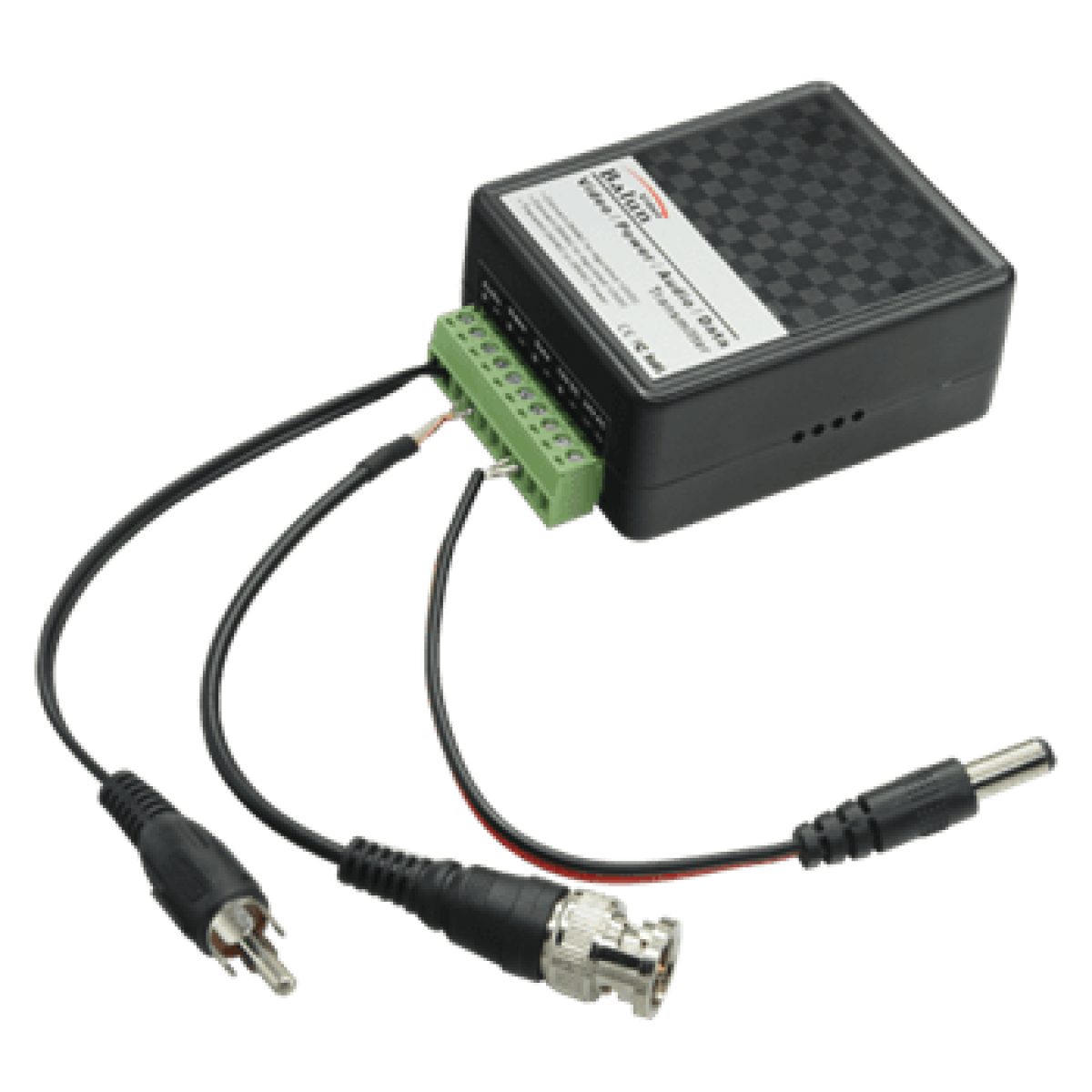

Emissor de Vídeo/Audio/PTZ e receptor de alimentação AC 24 V por par trançado de longa distância.

Permite, através de um só cabo UTP, enviar o sinal de vídeo/audio/ptz de 1 câmara e receber o sinal de alimentação para alimenta-la. Dispõe de conexão BNC (vídeo) e jack de alimentação standard. O sinal de alimentação enviado através do cabo deve ser AC 24 V, e o dispositivo tem duas saídas de alimentação: uma que fornece estes mesmos AC 24 V, e outra que transforma a DC 12 V. Desta forma, pode-se alimentar câmaras que funcionem a AC 24 V ou DC 12 V. Ao transmitir o sinal de alimentação em corrente alternada evita-se o problema de limitação de distância derivado da perda de potência ao enviar o sinal de alimentação em corrente contínua, conseguindo assim distâncias máximas muito maiores.

As distâncias de transmissão são as seguintes : TVI 1080 (200m) / 4 Mpx (200 m) / 5 Mpx (200 m) / 4 K (200 m) , CVI1080 (200m) / 4 Mpx (200 m) / 5 Mpx (200 m) / 4 K (200 m) , AHD1080 (200m) /

4 Mpx (200 m) / 5 Mpx (200 m) , CVBS (200 m)

É compatível com receptores balun que enviem alimentação em AC 24 V, como por exemplo as caixas de alimentação BA608VPAD ou BA616VPAD.

Especificacoes

Número de canais        1 canal (Vídeo, Audio, Datos PTZ e Alimentação)

Entrada Alimentação        Não requer

Saída vídeo                BNC (color 400 metros, P/B 600 metros)

Saída áudio                RCA (300 metros)

Saída dados                2 fios (300 metros)

Saída alimentação        DC 12 V (300 metros) e AC 24 V (100 metros)

Frequência de operaçãoDC - 5 MHz

Conector par trançadoRJ45

Rechaço modo comum50 dB

Impedância                Coax BNC 75 O / UTP RJ45 100 O

Categoria do cabo        UTP CAT-2 ou superior

Transmissão alimentaçãoAC 24 V

Dimensões                29 (Al) x 55 (Lg) x 77 (Fd) mm

Peso                69 g
